隨著經濟生活不斷地?cái)U(kuò)大，人們對于顯示屏的尺寸要求越來越大，尤其戶外廣告行業，這一現象表現得非常明顯。故而很多的顯示屏企業都將研究方向向大屏方向發展，從而促使了大屏技術和液晶拼接技術的誕生以及飛速發展。

大屏顯示的各項技術

DLP主要應用于LED顯示屏的拼接，是將通過燈泡發射出的光通過一個色輪將光分成RGB三原色，再將色彩由透鏡投射在DMD芯片上;以同步訊號的方法，把數字微鏡晶片的電訊號，將連續光轉為灰階，配合R、G、B三種顏色而將色彩表現出來，最后反射經過投影鏡頭在投影屏幕上成像。LED顯示具有高精準度，能精細的再現圖像顏色，其中的DMD發射器讓DLP系統顯示更有效率，另外由于采用多了背投方式，可以使圖像100%投影屏幕，是屏幕之間的縫隙小于05mm，俗稱無縫拼接。LED顯示使用壽命可達十幾萬個小時。

液晶LCD顯示技術是針對液晶顯示的一項技術，其工作原理主要是：液晶層中的液滴都被包含在細小的單元格結構中，一個或者多個單元格構成屏幕上的一個像素。在玻璃板與液晶材料之間是透明的電極，電極分為行和列，在行與列的交叉點上，通過改變電壓改變液晶的旋光狀態，液晶材料的作用類似于一個個小的光閥。在液晶材料周邊是控制電路部分和驅動電路部分。當LCD中的電極產生電場時，液晶分子就會產生扭曲，從而將穿越其中的光線進行有規則的折射，然后經過第二層過濾層的過濾在屏幕上顯示出來。液晶拼接是目前發展的最廣的，也最被看好，現在主要在致力于縮小接縫的大小。

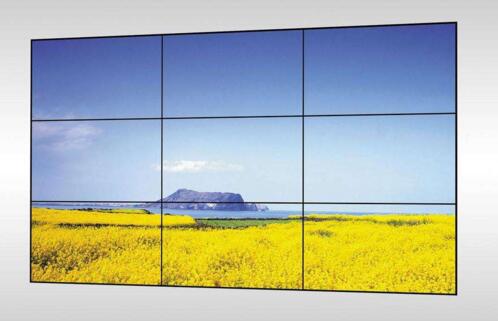

LCD是近幾年才發展起來的一種拼接技術，它最大的優勢在于，其具有低功耗、重量輕、壽命長、無輻射、畫面亮度均勻等，但LCD最大的缺點就是拼縫較大。和DLP只有零點幾毫米的拼縫是無法抗衡的。這也是目前液晶拼接只有占據中低端市場的關鍵因素。為了降低拼縫，減少拼縫給用戶帶來了的間隔感，液晶拼接廠商們一直以來也在不斷努力著。。近幾年來，液晶拼接單元拼縫，從最初的7.3mm，到6.7mm，再到2011年全新推出的5.5毫米的液晶拼接單元，不斷在拼縫方面獲得突破，掀起了一次又一次的液晶拼接潮。

等離子PDP是一種利用氣體放電的顯示技術，采用等離子管作為發光元件，屏幕上的每一個等離子管都對應一個像素，屏幕以玻璃作為基板，基板間有一定距離，四周經氣密性封接形成一個個放電空間。空間內充入氖、氙等混合惰性氣體作為媒質。在兩塊玻璃基板的內側面上涂有金屬氧化物導電薄膜作激勵電極。當向電極上加入電壓，放電空間內的混合氣體便發生了等離子體放電現象。氣體等離子體放電產生紫外線，紫外線激發熒光屏，熒光屏發射出可見光，顯示出圖像。當使用涂有三原色熒光粉的熒光屏?xí)r，紫外線激發熒光屏，熒光屏發出的光則呈紅、綠、藍三原色。當每一原色單元實現256級灰度后再進行混色，便實現彩色顯示。PDP技術由于存在一定的缺陷，發展的并不是很好。
