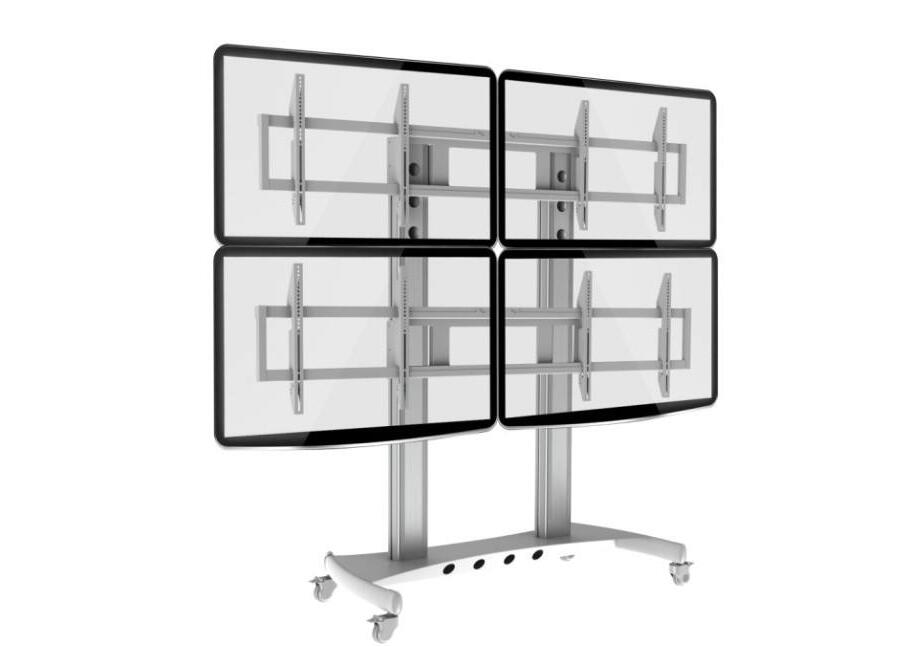

重慶46寸液晶拼接屏安裝方法

一、裝固定支架+ 底板+ 端子板+ 電源開關。

準備物料： 1 、固定支架X2PCS，2 、底板X1PCS ，3、端子板X1PCS ，4、電源開關X1PCS 。

作業內容： 1、檢查固定支架、底板、端子板有沒有變形、刮花、顏色異常等不良品標識后放入不良品盒。

2、將固定支架、底板、擺放好，打上螺絲。

3、將端子板對準底板螺絲孔位后打上螺絲。

4、將電源開關裝到端子板對應位置,檢查裝好電源開關鈕的開關是否靈活。

（注意事項：桌面的物料要擺放整齊）

二、裝主板+ 電源板

準備物料： 1、主板X 1PCS ；2 、電源板X1PCS 。

作業內容:1、將主板上端子對準端子板上的孔位穿出來， 再主板上的定位孔對準底板上的定位孔，打上螺絲。

2、將電源板上的定位孔對準底板上的定位孔，打上螺絲。

（注意事項：桌面的物料要擺放整齊）

上工位：裝固定支架+ 底板+ 端子板+ 電源開關

下工位：裝背光線+ 屏線+ 主板電源線+ 溫度感應器

三、裝背光線+ 屏線+ 主板電源線+ 溫度感應器

準備物料： 1 、背光線X 2PCS ，2 、屏線X 1PCS ，3、主板供電線X 1PCS ，4、溫度感應器X 1PCS

作業內容： 1. 將開關電源線連接到電源板對應位置,并把地線打到電源板螺絲孔位

2. 將背光線1 和2 分別連接電源板對應位置

3. 將屏線一端連接主板對應位置

4. 將主板供電線連接主板對應位置另一端連接電源板對應位置

5. 將溫度感應器連接到主板相應位置另一端打到電源板螺絲孔位

（注意事項：每個線材一定不能錯插或反插）

四、裝LCD 液晶顯示屏

準備物料： 1、螺絲。

作業內容： 1.將固定支架固定在重慶液晶拼接屏上，打上固定螺絲。

2. 將屏線和背光線1 ,2 分別連接到LCD 屏的對應接口。

上工位：裝背光線+ 屏線+ 主板電源線+ 溫度感應器

（注意事項： 1. 物料盒擺正放在桌面上； 2.桌面的物料要擺放整齊。）

五、半成品測試

作業內容： 1. 把電源線連接到電源接口,將開關打開。

2. 檢查屏幕字符顯示是否正常

3. 檢查合格后放入下一工位

（注意事項： 1. 桌面的物料要擺放整齊。）

六、裝風扇

準備物料：風扇X 2PCS

作業內容： 1. 將風扇按照規定方向?qū)士孜谎b上螺絲,然后加裝螺母緊固（ 注意事項： 1. 桌面的物料要擺放整齊。）

七、裝手捥+ 維護窗口擋板

準備物料： 1、手捥2、桌面的物料要擺放整齊。作業內容： 1. 將手捥對準后殼對應螺絲孔位,打上螺絲。

2. 將維護窗口擋板對準后殼螺絲孔位,打上螺絲

（注意事項： 1. 桌面的物料要擺放整齊。）

八、裝后殼

準備物料：后殼X 1PCS
